冷水機組的貯存、運輸和安裝技術問題匯總

　　一、貯存

　　機組在安裝之前的持續貯存需要采取下列預防措施：

　　1、做好電控柜以及操作屏的保護措施，以免碰壞;

　　2、將機組存放在干燥、無震動的安全的地方;

　　3、每三個月要核對制冷劑回路壓力一次，以驗證制冷劑充注有無變化。如發現異常，請致電本公司售后服務熱線。

　　二、安裝位置

　　1.降噪及防震

　　機組應安裝于遠離噪音敏感區的區域并將減震墊裝于機組的支架下面。對于大多數普通安裝要求，建議采用氯丁二烯橡膠減震墊。對于較高要求的安裝，可咨詢聲學工程師了解詳細的減震墊的資料和降噪防震措施。

　　2.安裝基礎

　　機組應安裝于穩固的不變形的安裝臺或具有足夠強度和質量的混凝土基礎上，以支撐機組的運行重量(包括安裝完的接管和全部充注的制冷劑、冷凍油和水)。

　　3.空間距離

冷水機組空間預留距離解析圖


　　機組周圍須留有足夠的空間以允許安裝人員開展管道安裝和電氣安裝、維修保養人員不受限制地到達所有的維護部件，電控柜前方須有足夠的空間以使電控柜門能夠完全開啟。參見上圖所示的最小周圍空間要求。

　　三、搬運和吊裝

　　佩詩系列冷水機組都可以利用蒸發器及冷凝器管板外側的吊裝孔以起吊的方式搬移，對有專用叉車孔的機組，還可用叉車搬移。

　　1.起吊搬運程序

　　根據機組重量選擇合適的起吊設備;

　　根據四個吊裝孔的位置，選擇四條不同長度的吊鏈，以使吊裝過程中機組直立平穩;

　　★警告!!為防止傷亡事故和設備的損壞，吊運設備的允許起吊重量必須大于機組重量并有足夠的安全系數。

　　★警告!!每一條單獨的吊鏈都必須有足夠的強度承受全部機組重量。平穩起吊機組，到安裝基礎上放下，起吊的方法可參見下圖，機組定位后，用氣泡水平儀校準水平;用地腳螺桿將機組固定在安裝基礎上。

　　2.叉車搬運程序

　　根據機組重量選擇有足夠起重重量的叉車;

冷水機叉車搬運解析圖

　　★警告!!為防止傷亡事故和設備的損壞，叉車的允許起重重量必須大于機組重量并有足夠的安全系數。

　　調整叉車兩個叉臂的位置，確保機組重心位于兩叉車臂中間附近;移動叉車，將叉臂完全插入機組底部;抬起叉臂，使機組底部離開地面;移動機組到安裝位置，放下機組，移出叉臂;機組定位后，用氣泡水平儀校準水平;

　　用地腳螺桿將機組固定在安裝基礎上。

　　四、水管路連接

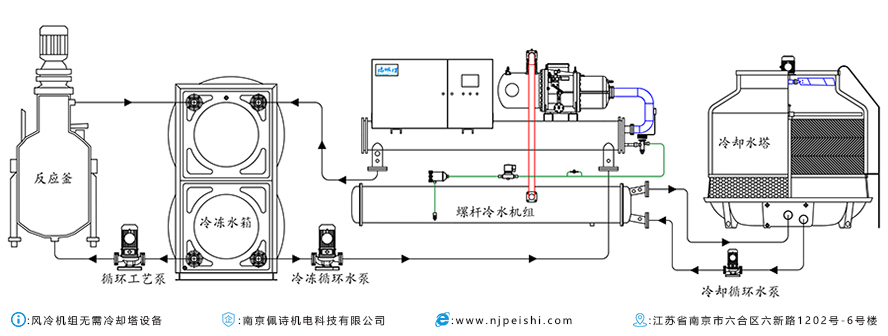

　　安裝前請閱讀相關的地方或國家規范，分析當?shù)厮|(zhì)，并參照下圖設計水系統管路流程;

　　★警告!!為水或乙二醇溶液設計的機組絕不可使用鹽類混合物，以免腐蝕機組，損壞設備。

　　▲注意：水質超出規范要求的，循環水在流入系統前要經過過濾和軟化處理。

　　▲注意：在冷卻水管道最低處，必須安裝供系統在冬季放水和維修之用的排水閥。

　　▲注意：安裝現場提供的溫度計和壓力表的接頭應安裝在直段水管處，避免接近彎管。

　　▲注意：蒸發器和冷凝器出水管已裝好水流開關，無需再安裝其他水流連鎖裝置。

　　按出廠時已設置的標簽連接冷卻水管路，將管道隔振連接及支承以防止給機組施加應力;

　　鎖緊冷凝器端蓋螺栓，打開端蓋上部的排空口螺塞，給冷卻水系統加水，排空口有水流出后上緊螺塞，作1.0MPa壓力的水壓試驗，檢驗確保管路無泄漏;

　　▲注意：為防止冷凝器管道的損壞，要保證冷卻水的平衡酸堿度(PH值)。

　　按出廠時已設置的標簽連接冷凍水管路;將管道隔振連接及支承以防止給機組施加應力;

　　打開冷凍水系統最高處的排空閥，給冷凍水系統加水，排空閥有水流出后關閉，作1.0MPa壓力的水壓試驗，檢驗確保管路無泄漏;

　　關閉進出口閥，打開旁通閥，脫開機組清洗整個系統，以免臟東西進入機組;

　　▲注意：蒸發器內一旦有雜物進入將難以排出，這會造成水路不暢甚至堵塞，將直接影響機組的制冷效果，嚴重時會使蒸發器凍結損壞。

　　▲注意：為防止機組的內部損壞，若管道進行酸洗時，請旁路通過機組回路。

　　對所有的冷凍水管道進行保溫處理，以減少冷量的損失和避免管道的凝露。在絕熱保溫層外應罩有防潮密封層，以防濕空氣侵入破壞絕熱性能。

　　▲注意：管路各最低處須安裝放水閥，以便在必要時(如冬季氣溫過低)放盡系統中的余水。

　　五、佩詩冷水機的電氣安裝

　　請閱讀隨機提供的電氣接線圖和使用說明書;所有供電電路的安裝應按照國家電氣規范進行;用戶需自備配電箱至機組的電力電纜(電線)及現場連接所需要的所有控制線路。要求所有供電線均為銅導線，各種控制元件的控制線應選用0.5~1.5mm2的護套銅芯線。控制電纜線與電源線要分開敷設并加防護管，以防止電源線對控制電纜線產生干擾;

　　安裝供電電源線前，應首先檢查供電電源是否符合機組要求，然后檢查供電電纜(電線)是否符合要求，最后按圖示接線。

　　▲注意：機組外殼必須可靠接地。

　　▲注意：如果電源引入設空氣斷路器，空氣斷路器額定電流和電纜的載流量應略大于機組的最大運行電流，并要考慮工作環境的影響。

　　★警告!!水系統的流量控制器常開(或常關)觸點必須接入控制回路，嚴禁將線頭短接，否則會導致嚴重后果。
